 數模電路、硬件開發工程師班 |
|
培養對象 |
|
電子類專業的大學生和研究生；電子產品設計愛好者。 |
|
入學要求 |
|
學員學習本課程應具備下列基礎知識：
◆電路系統的基本概念。 |
|
班級規模及環境--熱線:4008699035 手機:15921673576/13918613812( 微信同號) |
|
為了保證培訓效果，增加互動環節，我們堅持小班授課，每期報名人數限20人，多余人員安排到下一期進行。 |
|
上課時間和地點 |
上課地點：【上海】：同濟大學(滬西)/新城金郡商務樓(11號線白銀路站) 【深圳分部】：電影大廈(地鐵一號線大劇院站)/深圳大學成教院 【北京分部】：北京中山/福鑫大樓 【南京分部】：金港大廈(和燕路) 【武漢分部】：佳源大廈（高新二路） 【成都分部】：領館區1號（中和大道） 【沈陽分部】：沈陽理工大學/六宅臻品 【鄭州分部】：鄭州大學/錦華大廈 【石家莊分部】：河北科技大學/瑞景大廈 【廣州分部】：廣糧大廈 【西安分部】：協同大廈
近開課時間(周末班/連續班/晚班）：數字、模擬電路設計工程師班：2025年9月15日..資深工程師親授..(即將開課，歡迎您垂詢，視教育質量為生命！) |
|

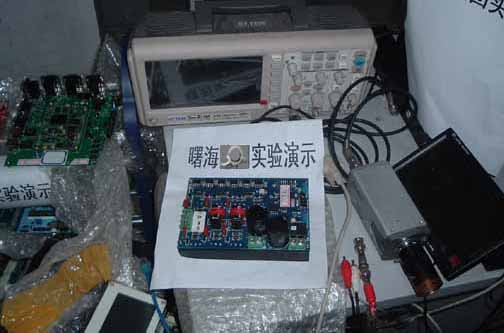

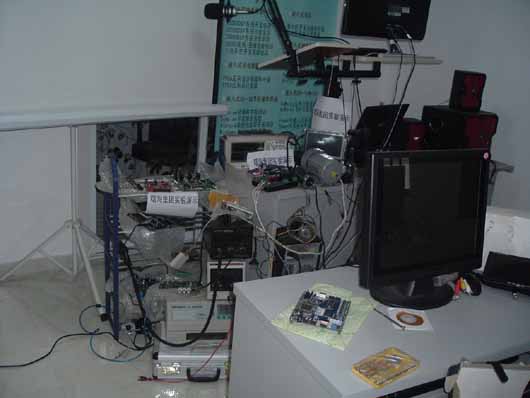

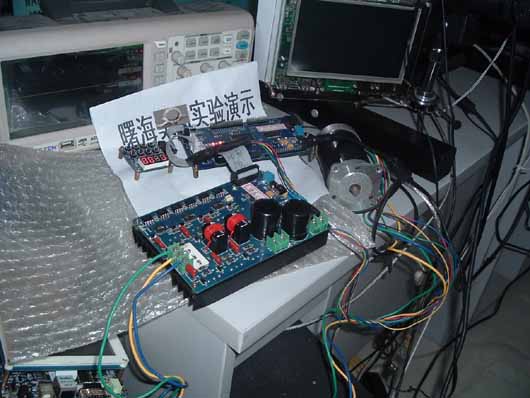

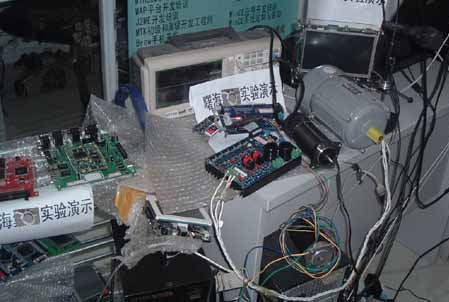

實驗設備 |
◆課時： 1個月時間
☆注重質量
☆邊講邊練
☆合格學員免費推薦工作
專注高端培訓17年，曙海提供的課程得到本行業的廣泛認可，學員的能力
得到大家的認同，受到用人單位的廣泛贊譽。
★實驗設備請點擊這兒查看★ |
|
新優惠 |
|
◆在讀學生憑學生證，可優惠500元。 |
|
質量保障 |
|
1、培訓過程中，如有部分內容理解不透或消化不好，可免費在以后培訓班中重聽；
2、培訓結束后免費提供半年的技術支持，充分保證培訓后出效果；
3、培訓合格學員可享受免費推薦就業機會。 |
|
課程進度安排--數字、模擬電路設工程師班 |
課程大綱
從基本的單元電路到整體產品的設計給你一個完整的設計思路；讓你實現真正成為一個高級電子工程師。
|
| 第一階段 電路基礎 |
一． 電路系統主要組成要素詳細介紹
1． 電阻的種類與用途
（1） 色環電阻
（2） 可調電阻
（3） 貼片電阻（0201，0402，0603，0805等）
2． 電容的種類與用途
（1） 電解電容
（2） 鉭電容
（3） 貼片陶瓷電容（0201，0402，0603，0805等）
3． 電感的種類與用途
（1） 繞線電感
（2） 貼片陶瓷電感（0201，0402，0603，0805等）
4． 常用儀器的使用
（1） 基本的理論準備：歐姆定律，基爾霍夫電壓定律，電流定律。
（2） 數字電源介紹。
（3） 數字萬用表的使用。
（4） 示波器的使用。
5． 二極管的種類與用途
（1） 肖特基二極管 --RB521S-30
（2） 齊納二極管 ----CZRU52C5V6
（3） 發光二極管原理 ---LED燈
（4） 實驗課程1：設計一個建議紫外光LED驗鈔燈電路。
（5） 實驗課程2：5個并聯LED燈亮度調節設計。
6． 三極管，MOS管的種類與用途
（1） 三極管 -----9013，9014。
（2） N溝道MOS管 ----NTK3134N
（3） P溝道MOS管-----NTHD3101F
（4） 電路分析及實驗課 ------光線暗就閃爍的電路原理，或換蜂鳴器。
7． 電源電路的種類與選型
（1） 線形LDO 工作原理----AMS1117
（2） DC-DC工作原理 — LM2576，OCP2020典型電路圖解。
（3） 實驗課程：搭建一個基于LM2576的電源電路，得到輸出分別為3V，4V，5V的電壓。
8． 復位電路
（1）低電平有效復位。
（2）高電平有效復位。
|
|
第二階段 電路基礎進階 |
9．RS232電路
（1）RS232—TTL電平轉換電路原理
----MAX232，MAX202，MAX3232，MAX3243。
（2）實驗課程：搭建一個RS232轉換電路，用串口助手測試。
10．其他常用的的通訊接口
（1）I2C接口：
（2）SPI接口：
11．ESD，EMI保護電路
（1）壓敏電阻
（2）TVS管
（3）磁珠BEAD
13. 隔離電路
（1） 光藕PC817
（2） 繼電器
（3） 實驗課程：通過光藕控制燈的亮與滅。
14．傳感器
（1）光感器件
（2）紅外傳感器，
（3）
煙霧傳感器等。
|
第三階段 電路設計高級 |
1.數字電路
1)門電路，
2)
數制，
3)
編碼與邏輯代數；
4)
通過實驗了解組合邏輯電路和時序邏輯電路
2.振蕩電路
1)改進型電容三點式振蕩電路；
2)RC振蕩電路；
3.放大電路
1)掌握三極管常用的三種放大電路；
2)
反饋放大電路；
3)
功率放大電路；
4)
場效應管符號、測量、應用
4.運算放大器電路與集成放大電路
1)分析差動放大器原理，抑制共模干擾的實質和電源波動對工作點的影響；
2)
詳細分析典型運放電路
5.諧振電路與濾波電路
1）分析鎮流器式熒光燈的啟動原理，
2）
分析用串聯諧振的方法產生高壓直接點亮日光燈的可行性；
3）
了解并聯和串聯諧振電路特點
6.調制電路與解調電路
1）熟悉無線電信號的發送和接收；
2）
掌握調幅調制與調頻調制
7.變頻電路
通過實例掌握倍頻電路的倍頻原理和 PLL鎖相環電路原理分析
8.電源電路
1）分析常見的幾種半波、全波、橋式和倍壓電路的工作原理；
2）
分析幾種常見的閉環調節式穩壓電源的工作原理，并思考如何給穩壓電源增加過流保護、短路保護和過熱保護功能；
3）
分析開關電源的基本工作原理
9.電路分析技巧
1）掌握電子工程需要掌握得知識；
2）
電路的分析方法； |
第四階段 電路設計與仿真 |
1）PSpice 軟件的安裝、破解、界面介紹
2）工作窗口參數設置、元件操作及快捷鍵的應實驗非門放大電路，
3）
利用非門和觸發器設計聲控開關電路，
4）
并用各種仿真調試技巧
|
第五階段 Allegro Cadence 原理圖設計 |
1.Allegro Cadence 軟件基礎知識
1）熟悉安裝 Cadence,軟件的工作界面 Cadencel的介紹及安裝；
2）
掌握Cadence軟件的界面和參數設計，
3）
創建設計文檔
2.繪制原理圖
1）掌握原理圖的設計方法，
2）
元件庫的管理和編輯方法和技巧；
3）
深入原理圖設計系統。
4）視圖管理 ,
5）
元件庫的裝入 ,
6）
元件屬性的設置 ,
7）
畫圖工具 ,
8）
報表的生成 ,
9）層次原理圖 ,
10）
創建原理圖元件 ,
11） 電氣法則檢驗 |
第六階段 Allegro Cadence PCB設計 |
1.Cadence布局和布線
1）了解自動和手動布局和布線的規則；
2）
熟悉自動和手動布局和布線操作方法的理論講解部分。
2.Cadence板制作流程的基礎
了解公司設計的原理圖如何變成終生產的產品
3.PCB Layout 板制作流程實踐
1)導入網絡表、
2)
擺放元器件，
3)
布線－－手工布線，自動布線
4)
鋪地、
5)
DRC檢驗過程
6)輸出GERBER文件
4.Cadence高級應用
1）掌握常用線路板設計快捷鍵和
2）
布線注意事項
3）高級 Layout指南多層印刷線路板設計介紹
|
第七階段 項目案例演練 |
| 參與企業級產品開發， Layout設計總結,畫一塊DSP6713的高速板 |
|
第八階段 電路設計及手工焊接項目案例實戰 |
項目案例一. 51單片機系統及電路設計
項目案例二. Cortex A9處理器系統及電路設計
項目案例三.
DSP6713的視頻音頻高速板電路設計圖
項目案例四. DSP6713的視頻音頻高速板手工焊接實戰
|
